O Projeto Shannxi-Anhui ±800 kV UHVDC é uma das principais infraestruturas de transmissão de energia da China voltadas à integração de fontes renováveis. Com capacidade de transmitir 8 GW por aproximadamente 1.065,4 quilômetros, o empreendimento conecta regiões de elevada geração de energia limpa aos grandes centros consumidores do leste do país.

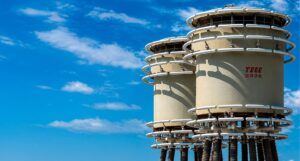

Na Taibao Mountain Converter Station, a TEEE forneceu Smoothing Reactors, Filter Reactors e Shunt Reactors, equipamentos essenciais para controlar corrente, harmônicos, potência reativa e estabilidade de tensão em um sistema de transmissão UHVDC de alta complexidade.
Por que o Projeto Shannxi-Anhui ±800 kV UHVDC é estratégico para a transmissão de energia limpa
A geração eólica, solar e hidrelétrica nem sempre está próxima dos centros de consumo. Em muitos casos, os melhores recursos naturais estão a centenas ou milhares de quilômetros das regiões onde a demanda por eletricidade é mais intensa.
Esse deslocamento cria um desafio técnico para operadores, concessionárias e integradores: transportar grandes blocos de energia com segurança, eficiência e perdas reduzidas.
A transmissão em corrente contínua de ultra-alta tensão, conhecida como UHVDC, tornou-se uma das tecnologias mais relevantes para esse tipo de aplicação. Ao operar em níveis de tensão muito elevados, ela permite transmitir grandes volumes de potência por longas distâncias, com melhor controle do fluxo de energia e maior estabilidade entre diferentes regiões do sistema elétrico.
A China é hoje uma das principais referências nesse tipo de infraestrutura. O país desenvolveu uma das maiores redes UHVDC do mundo para integrar fontes renováveis, fortalecer a segurança energética e atender ao crescimento da demanda por eletricidade.
Dentro desse movimento está o Projeto Shannxi-Anhui ±800 kV, que conecta regiões produtoras de energia limpa ao leste chinês e exige equipamentos projetados para operar sob condições elétricas severas.
O Projeto Shannxi-Anhui conecta geração renovável ao leste da China
O Projeto Shannxi-Anhui ±800 kV UHVDC integra o conjunto de obras estratégicas previstas no 14º Plano Quinquenal da China. Seu objetivo é ampliar a capacidade de transmissão entre áreas de geração renovável e centros consumidores localizados no leste do país.
A linha parte da Baotashan Converter Station, na província de Shaanxi, e segue até a Anhui Converter Station. Ao longo do percurso, atravessa Shaanxi, Henan e Anhui, totalizando aproximadamente 1.065,4 quilômetros.
Com capacidade nominal de 8 GW, o empreendimento tornou-se o primeiro corredor UHVDC da Província de Shaanxi projetado para absorver uma elevada participação de energia renovável. Na prática, isso significa criar uma rota de transmissão capaz de levar energia limpa de regiões produtoras até áreas industriais e urbanas com alta demanda.
Dados do projeto
| Característica | Informação |
|---|---|
| Tecnologia | UHVDC ±800 kV |
| Capacidade de transmissão | 8 GW |
| Extensão da linha | Aproximadamente 1.065,4 km |
| Províncias atendidas | Shaanxi, Henan e Anhui |
| Estação conversora de origem | Baotashan Converter Station |
| Estação conversora de destino | Anhui Converter Station |
| Objetivo | Transportar grandes volumes de energia limpa para o leste da China |
| Participação da TEEE | Fornecimento de Smoothing Reactors, Filter Reactors e Shunt Reactors para a Taibao Mountain Converter Station |
Por que sistemas em ±800 kV exigem equipamentos especializados
Projetos UHVDC operam em um patamar técnico muito acima das linhas convencionais. Quanto maiores a tensão, a potência transmitida e a extensão do percurso, maior a necessidade de controlar fenômenos elétricos que podem afetar a estabilidade do sistema.
Em uma estação conversora, diferentes equipamentos atuam de forma integrada para manter a transmissão dentro dos parâmetros de operação. É preciso controlar a corrente contínua, reduzir harmônicos, compensar potência reativa e preservar a estabilidade da tensão em diferentes condições de carga.
Quando esse controle não é adequado, o sistema fica mais exposto a perdas elétricas, esforços adicionais sobre os equipamentos, oscilações de tensão e redução da confiabilidade operacional.
Entre os principais desafios técnicos de uma estação conversora UHVDC estão:
- controlar a corrente contínua ao longo do elo HVDC;
- reduzir os harmônicos gerados pelos conversores;
- compensar a potência reativa exigida pelo sistema;
- manter a estabilidade da tensão em diferentes regimes de operação;
- proteger equipamentos contra sobrecargas, oscilações e transitórios;
- preservar a disponibilidade operacional da transmissão.

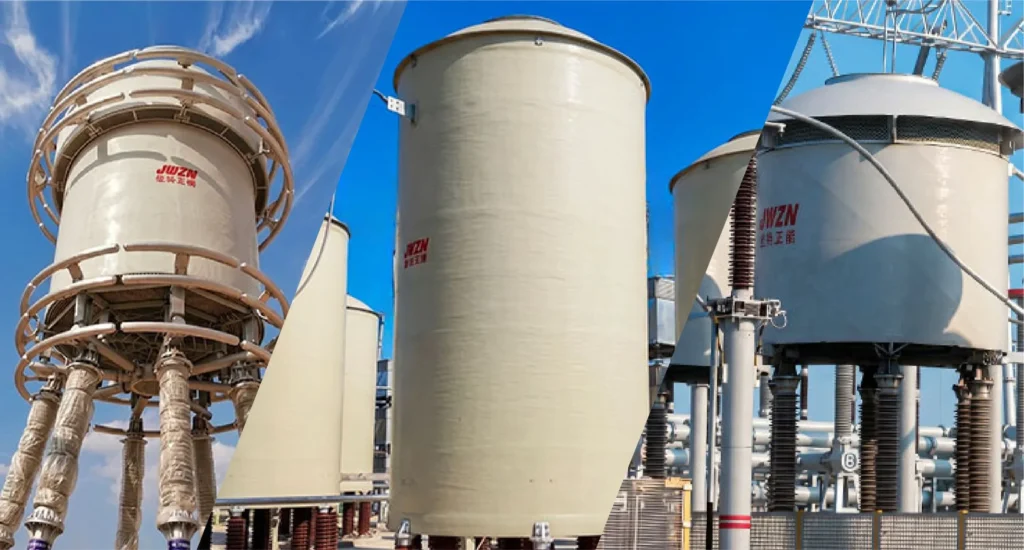

Na Taibao Mountain Converter Station, a TEEE forneceu três tipos de reatores que atuam diretamente nesses desafios: Smoothing Reactors, Filter Reactors e Shunt Reactors.
O papel dos reatores da TEEE na Taibao Mountain Converter Station
Em sistemas UHVDC, cada tipo de reator cumpre uma função específica. A confiabilidade do sistema depende justamente da combinação entre esses equipamentos.
Os Smoothing Reactors atuam no elo de corrente contínua. Os Filter Reactors contribuem para a filtragem harmônica. Os Shunt Reactors ajudam no controle de tensão e na compensação de potência reativa no lado de corrente alternada.
Essa atuação conjunta é essencial para que a estação conversora opere com estabilidade, qualidade de energia e proteção adequada dos ativos elétricos.
Smoothing Reactors: estabilidade no elo de corrente contínua
Os Smoothing Reactors são instalados no circuito de corrente contínua. Sua principal função é reduzir as ondulações de corrente, conhecidas como ripple, que surgem durante o processo de conversão entre corrente alternada e corrente contínua.
Ao suavizar essas variações, os reatores ajudam a manter o comportamento da corrente mais estável e previsível. Isso contribui para:
- estabilizar a corrente contínua;
- limitar correntes transitórias;
- reduzir esforços elétricos sobre as válvulas conversoras;
- proteger equipamentos conectados ao elo HVDC;
- aumentar a confiabilidade operacional da transmissão.
Em um projeto como o Shannxi-Anhui, que transmite grandes blocos de potência de forma contínua, o papel dos reatores de alisamento é decisivo para preservar o desempenho do elo HVDC ao longo da operação.
Filter Reactors: controle de harmônicos e qualidade de energia
Conversores HVDC geram harmônicos como parte natural do processo de conversão. Se não forem devidamente controlados, esses harmônicos podem causar distorções na forma de onda, aumento de perdas, interferências eletromagnéticas e impacto sobre outros equipamentos conectados à rede.
Os Filter Reactors integram os filtros harmônicos da estação conversora. Eles trabalham em conjunto com capacitores e outros componentes para reduzir frequências indesejadas e melhorar a qualidade da energia.
Entre seus principais papéis estão:
- reduzir harmônicos;
- melhorar a qualidade da energia;
- diminuir interferências elétricas;
- contribuir para a eficiência do sistema;
- atender aos requisitos técnicos da rede.
O resultado é uma operação mais estável e compatível com os padrões exigidos por projetos de transmissão em ultra-alta tensão.
Shunt Reactors: controle de tensão e potência reativa
Enquanto os Smoothing Reactors atuam no elo de corrente contínua e os Filter Reactors participam da filtragem harmônica, os Shunt Reactors exercem uma função essencial no lado de corrente alternada das estações conversoras.
Sua principal função é absorver potência reativa capacitiva. Esse controle ajuda a manter os níveis de tensão dentro dos limites adequados e contribui para a estabilidade do sistema.
Em linhas de transmissão longas, esse papel se torna ainda mais relevante devido ao efeito capacitivo natural das linhas. Os Shunt Reactors ajudam a:
- controlar a tensão da rede;
- compensar potência reativa;
- reduzir sobretensões;
- aumentar a estabilidade operacional;
- melhorar a confiabilidade da transmissão.
Por isso, são equipamentos indispensáveis em sistemas de transmissão de alta e ultra-alta tensão, especialmente quando a operação envolve longas distâncias e elevados níveis de potência.
Como os reatores atuam em conjunto no sistema UHVDC
A confiabilidade de uma estação conversora UHVDC não depende de um único equipamento. Ela resulta da coordenação entre diferentes componentes, cada um responsável por controlar uma parte crítica do sistema.
Os Smoothing Reactors estabilizam a corrente contínua e reduzem oscilações no elo HVDC. Os Filter Reactors ajudam a manter a qualidade da energia ao reduzir harmônicos gerados pelos conversores. Os Shunt Reactors controlam potência reativa e contribuem para a estabilidade da tensão no lado de corrente alternada.
Essa combinação permite:
- maior confiabilidade operacional;
- maior disponibilidade da infraestrutura de transmissão;
- redução de perdas elétricas;
- menor estresse sobre componentes críticos;
- melhor desempenho dos conversores;
- estabilidade em diferentes condições de carga.
Em um empreendimento capaz de transmitir até 8 GW por mais de 1.065 quilômetros, essa integração não é apenas um diferencial técnico. É uma condição para que o sistema opere de forma contínua, eficiente e segura.
A experiência da TEEE em projetos de transmissão de alta complexidade
Projetos UHVDC exigem fornecedores capazes de atender requisitos rigorosos de engenharia, fabricação e desempenho. Os equipamentos precisam ser projetados para operar sob condições severas, com confiabilidade, vida útil prolongada e aderência às especificações de cada aplicação.
A participação da TEEE no Projeto Shannxi-Anhui ±800 kV UHVDC reforça sua atuação em projetos de transmissão de alta complexidade. O fornecimento de Smoothing Reactors, Filter Reactors e Shunt Reactors para a Taibao Mountain Converter Station conecta a experiência da empresa a uma das infraestruturas mais exigentes do setor elétrico mundial.
Com décadas de experiência no desenvolvimento de reatores a seco com núcleo de ar, a TEEE atende aplicações em transmissão e distribuição de energia, incluindo sistemas de alta, extra-alta e ultra-alta tensão.
Seu portfólio contempla aplicações como:
- sistemas HVAC e HVDC;
- compensação de potência reativa;
- limitação de corrente de curto-circuito;
- filtragem de harmônicos;
- aterramento de neutro;
- sistemas FACTS;
- estações conversoras de alta potência.
Além da fabricação, a empresa desenvolve soluções de engenharia alinhadas aos requisitos técnicos de cada projeto, considerando desempenho elétrico, confiabilidade operacional, instalação, manutenção e vida útil dos equipamentos.
O que o projeto indica sobre o futuro da transmissão de energia
A expansão das energias renováveis depende de sistemas de transmissão capazes de conectar regiões produtoras a centros de consumo distantes. Projetos como o Shannxi-Anhui ±800 kV UHVDC mostram que essa conexão exige mais do que linhas de alta capacidade.
É preciso contar com estações conversoras sofisticadas e equipamentos preparados para operar continuamente sob elevados níveis de tensão, corrente e potência.
Nesse tipo de infraestrutura, cada componente influencia a confiabilidade do sistema. Os reatores fornecidos pela TEEE contribuem para o controle de corrente, tensão, potência reativa e qualidade da energia, apoiando uma operação mais estável e segura.
À medida que novos corredores UHVDC são implantados em diferentes países, cresce a demanda por equipamentos capazes de acompanhar essa complexidade técnica. A experiência em projetos dessa escala fortalece a capacidade da TEEE de atender redes elétricas cada vez mais interligadas e exigentes.
Perguntas frequentes
1. O que é um projeto UHVDC?
Um projeto UHVDC, sigla para Ultra High Voltage Direct Current, utiliza transmissão em corrente contínua com níveis de tensão extremamente elevados, normalmente na faixa de ±800 kV ou acima. Essa tecnologia permite transportar grandes quantidades de energia por longas distâncias com menores perdas elétricas.
2. Qual é a diferença entre HVDC e UHVDC?
HVDC e UHVDC utilizam corrente contínua para transmissão de energia. A diferença está principalmente no nível de tensão. Sistemas UHVDC operam em tensões mais elevadas, o que permite maior capacidade de transmissão e melhor eficiência em percursos longos.
3. Qual é a função dos Smoothing Reactors?
Os Smoothing Reactors reduzem as ondulações da corrente contínua geradas pelos conversores. Com isso, ajudam a estabilizar o elo HVDC, proteger equipamentos e aumentar a confiabilidade operacional da transmissão.
4. Para que servem os Filter Reactors?
Os Filter Reactors fazem parte dos sistemas de filtragem harmônica das estações conversoras. Sua função é reduzir harmônicos, melhorar a qualidade da energia e minimizar interferências elétricas que poderiam afetar o desempenho da rede.
5. Qual é o papel dos Shunt Reactors?
Os Shunt Reactors absorvem potência reativa capacitiva e ajudam a controlar os níveis de tensão da rede elétrica. Esse controle é especialmente importante em linhas de transmissão longas, onde o efeito capacitivo pode gerar sobretensões.
6. Por que projetos UHVDC exigem equipamentos altamente confiáveis?
Projetos UHVDC transportam grandes blocos de energia e operam sob condições elétricas severas. Falhas em componentes críticos podem comprometer a disponibilidade da transmissão, gerar esforços adicionais sobre outros equipamentos e afetar a estabilidade do sistema. Por isso, os equipamentos precisam ser projetados para alto desempenho e confiabilidade contínua.
Engenharia para sistemas de transmissão em ultra-alta tensão
O Projeto Shannxi-Anhui ±800 kV UHVDC mostra como a expansão da geração renovável depende de uma infraestrutura de transmissão capaz de operar em alta capacidade e longas distâncias.
Na Taibao Mountain Converter Station, os Smoothing Reactors, Filter Reactors e Shunt Reactors fornecidos pela TEEE contribuem para funções críticas do sistema: estabilização da corrente contínua, filtragem harmônica, controle de potência reativa e estabilidade de tensão.
Essa participação reforça a experiência da TEEE em aplicações de alta complexidade, nas quais confiabilidade, engenharia e desempenho elétrico são requisitos centrais para a operação.
